12V直流無刷電機驅動板
二．電氣參數
1 | 工作電壓 | 12V/24V(2個可選） |
2 | 最大功率 | ≤36W (電壓12V) |
3 | 額定電流 | ≤3A(瞬間3A） |
4 | 適配電機 | 三相 36mm鐵殼電機 |
5 | 適配電機槽數/極數 | 9槽/12極 |
6 | 工作環境溫度、濕度 | -20℃～85℃ |
7 | 儲存環境溫度、濕度 | -40℃～125℃ |
三．功能參數
1. 驅動方式：方波。
2. 換向方式：霍爾傳感器換向。
3. 帶限流保護。限流保護電流3A.
4. 帶堵轉保護。堵轉保護時間3S.
5. 啟動失敗自動重啟功能。
6. 帶PWM調速功能，PWM頻率15K~60K，接GND全速運行，懸空停止。
7. 帶剎車功能，BRK接地剎車，懸空或接5V不剎車。
8. 帶FG速度反饋功能，每轉6個脈沖/4級（每轉12個脈沖/8級），。
9. 帶正反轉功能，接GND正轉，懸空或接5V反轉。

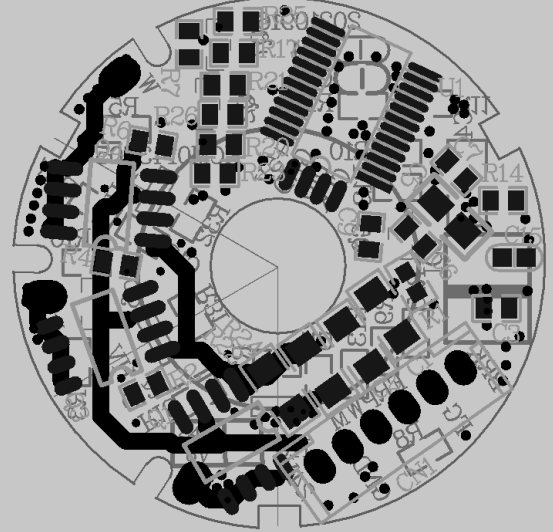

四、外形尺寸和接線說明
1. CN1--+24V:電源輸入正極
2. CN1--GND:電源輸入負極
3. CN1--PWM:PWM調速輸入
4. CN1-- F/R：正反轉控制
5. CN1-- FG：速度反饋信號
6. CN1-- BRK：剎車控制信號輸入
7. U：U相輸出。
8. V：V相輸出。
9. W：W相輸出。
